Wenn Kabel zur Achillesferse werden: Verborgene Risiken bei industriellen Anwendungen

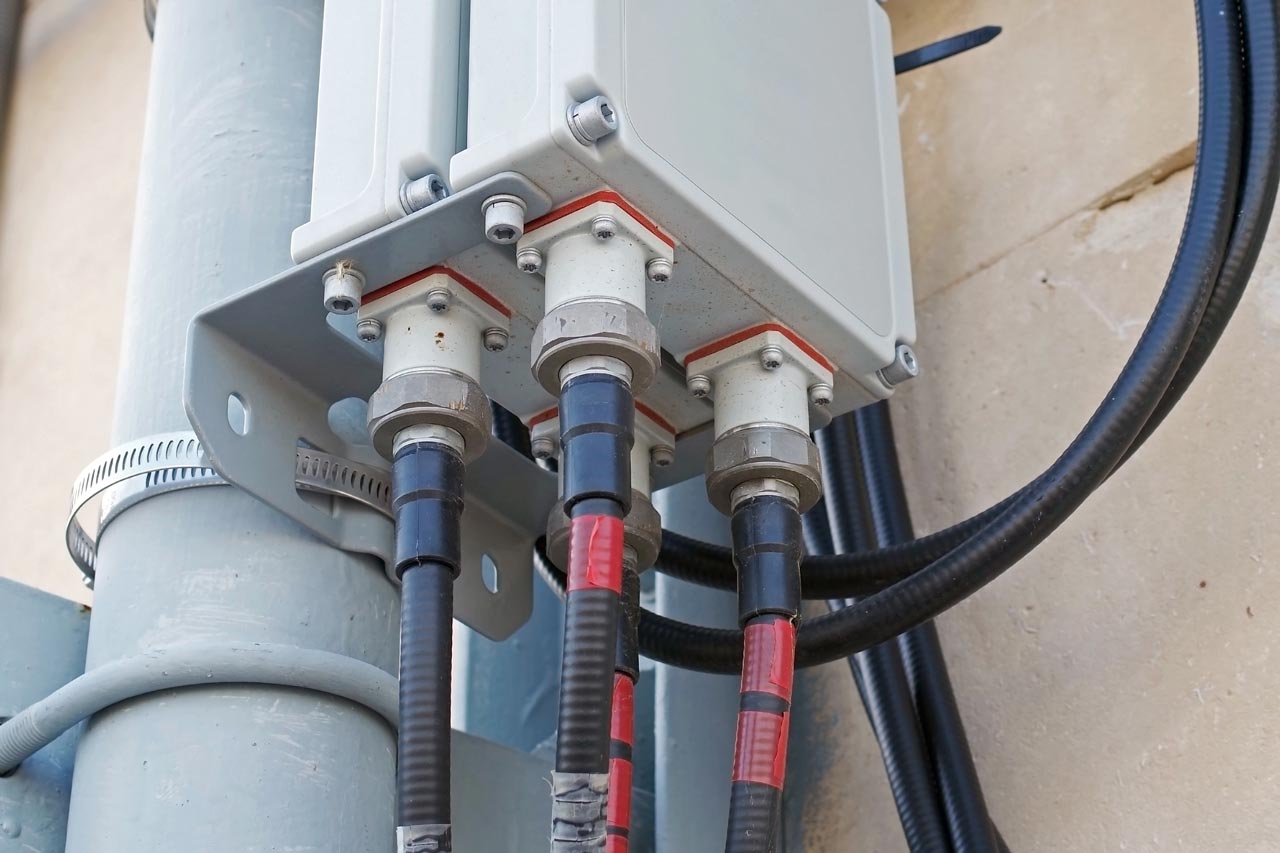

Foto: edaltotheStock
Anzeige Kabelsysteme werden in vielen Anlagen zur Achillesferse, weil scheinbar unscheinbare Komponenten wie Kabelverschraubungen über die Zuverlässigkeit kompletter Produktionslinien entscheiden. Fehler bei Auswahl, Montage oder Wartung führen schnell zu Stillstand, Feuchtigkeitseintritt oder Sicherheitsrisiken. In anspruchsvollen Industrieumgebungen reicht es daher nicht, nur das richtige Kabel zu spezifizieren; die gesamte Schnittstelle zwischen Kabel, Gehäuse und Umgebung muss betrachtet werden, um elektrische Sicherheit, EMV und Dichtigkeit dauerhaft zu gewährleisten.
Das Wichtigste in Kürze
- Falsch ausgelegte Kabel- und Gehäusedurchführungen zählen zu den häufigsten Schwachstellen in industriellen Steuerungs- und Energienetzen.
- Die Auswahl geeigneter Kabelverschraubungen muss immer auf Umgebungseinflüssen, Zulassungen, Materialkombinationen und Kabeltyp basieren.
- Typische Ausfallursachen sind Überdrehmomente, unpassende Dichteinsätze, fehlende Zugentlastung und mangelhafter Schutz vor Feuchtigkeit.
- Eine systematische Risikoanalyse entlang des gesamten Lebenszyklus von Planung bis Wartung reduziert Stillstände und Folgeschäden.
- Standardisierte Produkte mit klar dokumentierten Schutzarten und Prüfungen erleichtern die normgerechte Auslegung im Maschinen- und Anlagenbau.
Typische Risiken an Kabelschnittstellen in Industrieanlagen
Warum Kabeldurchführungen zur Schwachstelle technischer Anlagen werden
Kabeldurchführungen werden zur Schwachstelle, weil sie den Übergang zwischen geschütztem Innenraum und rauer Umgebung bilden. Genau an dieser Schnittstelle treffen mechanische Belastung, Feuchtigkeit, Temperatur und elektromagnetische Einflüsse direkt aufeinander, während gleichzeitig elektrische Sicherheit, EMV und Dichtigkeit gewährleistet bleiben müssen.
Welche Schäden durch fehlerhafte Kabelabsicherung entstehen können
Fehlerhaft abgesicherte Kabel führen zu Feuchtigkeitseintritt, Isolationsschäden und Kurzschlüssen, die ganze Anlagen stilllegen können. Zusätzlich begünstigen ungeeignete Durchführungen Korrosion, erhöhen Brandrisiken und beeinträchtigen Mess- und Steuersignale durch Störungen oder Leckströme.
Grundlagen und Funktionen von Kabelverschraubungen
Welche Aufgaben eine Kabelverschraubung technisch erfüllt
Eine Kabelverschraubung dichtet ein Kabel zum Gehäuse ab, sorgt für Zugentlastung und schützt das Kabel vor mechanischer Beschädigung an der Eintrittsstelle. Gleichzeitig unterstützt sie die Einhaltung der Schutzart des Gehäuses, trägt zur elektrischen Sicherheit bei und kann – je nach Ausführung – auch EMV-Anforderungen erfüllen.
Wie sich verschiedene Bauarten von Kabelverschraubungen unterscheiden
Bauarten unterscheiden sich im Wesentlichen nach Material, Dichtungskonzept, Gewindeart und Zusatzfunktionen wie EMV-Eigenschaften oder Schnellmontage. In der Praxis kommen häufig Metallversionen für hohe mechanische Belastungen, Kunststoffvarianten für korrosive Umgebungen und spezielle EMV-Ausführungen mit integrierter Schirmkontaktierung zum Einsatz.
Auswahlkriterien für Kabelverschraubungen in industriellen Anwendungen
Welche Parameter bei der Auslegung einer Kabelverschraubung entscheidend sind
Entscheidende Parameter bei der Auslegung sind Kabeldurchmesser, benötigte Schutzart, Temperaturbereich, mechanische Belastung und der geforderte Zugentlastungsgrad. Zusätzlich müssen Industrieunternehmen Normen, Zulassungen und mögliche Ex-Zonen berücksichtigen, um sichere und regelkonforme Installationen aufzubauen.
Wie Umgebungseinflüsse die Materialwahl bei Kabelverschraubungen bestimmen
Umgebungseinflüsse bestimmen maßgeblich, ob Metall, Kunststoff oder hybride Lösungen geeignet sind. In korrosiven oder chemisch belasteten Bereichen sind hochwertige Kunststoffverschraubungen vorteilhaft, während in mechanisch stark beanspruchten Zonen häufig metallische Varianten mit höherer Festigkeit eingesetzt werden.
Warum standardisierte Kunststofflösungen im Maschinenbau an Bedeutung gewinnen
Standardisierte Kunststoffverschraubungen gewinnen an Bedeutung, weil sie geringes Gewicht, Korrosionsbeständigkeit und einfache Verarbeitung kombinieren. Im Maschinen- und Anlagenbau setzen viele Unternehmen auf modulare Produktfamilien, zu denen auch die Euro-Top-Connect-Kunststoffreihe moderner Kabelverschraubungen von RST zählt, um unterschiedliche Anwendungen mit einem kompatiblen System abzudecken.
Verborgene Risiken in Planung, Montage und Betrieb
Welche Planungsfehler bei Kabeldurchführungen häufig übersehen werden
Planungsfehler entstehen häufig, wenn nur die elektrische Funktion betrachtet und die mechanische Schnittstelle vernachlässigt wird. Kritisch sind unklare Reserven für spätere Erweiterungen, falsch dimensionierte Gehäuseflächen oder fehlende Berücksichtigung von Biegeradien und Zugkräften am Kabel.
Wie Montagefehler die Schutzart einer Kabelverschraubung zunichtemachen
Montagefehler zerstören die Schutzart, wenn Anziehdrehmomente nicht eingehalten, Dichtungen verkantet oder falsche Dichteinsätze verwendet werden. Bereits ein leicht schräg sitzender Einsatz oder ein zu stark abisolierter Mantel kann dazu führen, dass Wasser oder Staub in das Gehäuse eindringt.
Warum fehlende Wartung die Lebensdauer von Kabelschnittstellen verkürzt
Fehlende Wartung verkürzt die Lebensdauer, weil Dichtwerkstoffe altern, Verschraubungen sich lösen und mechanische Spannungen durch Vibration zunehmen. In regelmäßigen Inspektionen sollten Zustand, Dichtigkeit und mechanische Entlastung überprüft werden, um schleichende Schäden frühzeitig zu erkennen.
Praktische Tipps zur Risikominimierung im industriellen Alltag
Wie eine systematische Checkliste für Kabeldurchführungen aufgebaut sein sollte
Eine Checkliste für Kabeldurchführungen sollte die Punkte Planung, Produktwahl, Montage und Wartung klar trennen. Für jede Phase helfen definierte Prüffragen, etwa zu Schutzart, Temperaturbereich, Normen, Drehmomenten oder Dokumentation, um technische und organisatorische Lücken zu schließen.
Welche einfachen Maßnahmen Ausfälle an Kabelschnittstellen reduzieren
Einfache Maßnahmen wie eindeutige Kennzeichnung, dokumentierte Drehmomente und visuelle Endkontrolle reduzieren Ausfälle deutlich. Ergänzend empfehlen Fachleute, kritische Übergänge zu fotografisch dokumentieren und bei wiederkehrenden Störungen Muster zu analysieren, um systemische Schwachstellen zu identifizieren.
Vergleich wichtiger Auswahl- und Risikoaspekte bei Kabeldurchführungen
| Aspekt | Typische Risikoquelle | Empfohlene technische Maßnahme |
|---|---|---|
| Kabeldurchmesser | Zu großer Unterschied zum Dichteinsatz | Passenden Spannbereich wählen, Datenblatt prüfen |
| Schutzart | Unklare Anforderungen an Dichtigkeit | IP-Anforderung definieren und nachweisen |
| Material | Korrosion oder Spannungsrisse | Umgebung analysieren, Materialbeständigkeit prüfen |
| Zugentlastung | Zugkräfte auf Klemmstellen im Gehäuse | Ausreichende Entlastungsklasse und Führung vorsehen |
| Temperatur | Versprödung oder Erweichung von Dichtungen | Temperaturbereich der Komponente mit Anwendung abgleichen |
| EMV | Störeinflüsse auf Mess- und Steuerleitungen | Abschirmkonzept planen, EMV-Varianten einsetzen |
| Montage | Falsches Drehmoment, geknickte Kabel | Drehmomentangaben nutzen, Schulung des Personals |
| Wartung | Gelöste Verschraubungen, gealterte Dichtungen | Regelmäßige Sicht- und Funktionskontrollen planen |
Fünf praxisnahe Schritte zur sicheren Gestaltung von Kabelschnittstellen
- Anforderungen präzisieren: Umgebungsbedingungen, Normen, Schutzart, Temperaturbereich und EMV-Anforderungen für jede Schnittstelle definieren.
- Komponenten passend auswählen: Gehäuse, Dichteinsätze, Verschraubungen und Kabel als zusammenhängendes System betrachten und aufeinander abstimmen.
- Montage standardisieren: Klare Montageanweisungen mit Drehmomentvorgaben erstellen und diese in der Fertigung und Instandhaltung schulen.
- Dokumentation sichern: Verwendete Komponenten, Positionen und Einstellungen erfassen, um spätere Analysen und Erweiterungen zu erleichtern.
- Wartungsintervalle festlegen: Regelmäßige Sicht- und Funktionsprüfungen der Kabeldurchführungen in die Instandhaltungsplanung integrieren und Abweichungen konsequent nachverfolgen.
Häufig gestellte Fragen
Warum sind Kabeldurchführungen oft der erste Ausfallpunkt in Industrieanlagen?
Kabeldurchführungen sind oft der erste Ausfallpunkt, weil sie mechanischen, thermischen und klimatischen Belastungen unmittelbar ausgesetzt sind. Gleichzeitig wird an diesen Stellen häufig gespart oder vereinheitlicht, obwohl die Rahmenbedingungen stark variieren können.
Welche Normen sind für die Auswahl von Kabelverschraubungen relevant?
Für die Auswahl von Kabelverschraubungen sind insbesondere Normen zu Schutzarten, Installationsvorschriften und branchenspezifischen Anforderungen relevant. In vielen Fällen werden zusätzlich EMV-Vorgaben, Zulassungen für Ex-Bereiche oder länderspezifische Bestimmungen gefordert.
Wie erkenne ich, dass eine vorhandene Kabelverschraubung nicht mehr sicher ist?
Eine Kabelverschraubung gilt als kritisch, wenn sichtbare Risse, Verfärbungen, Korrosionsspuren oder lose Verschraubungen erkennbar sind. Auch wiederholte Feuchtigkeitsprobleme im Gehäuse oder unerklärliche Mess- und Steuerfehler können auf eine geschwächte Schnittstelle hinweisen.
