Wenn Technik entscheidet: Die unbemerkte Revolution der Zutrittskontrolle

Foto: Wirestock

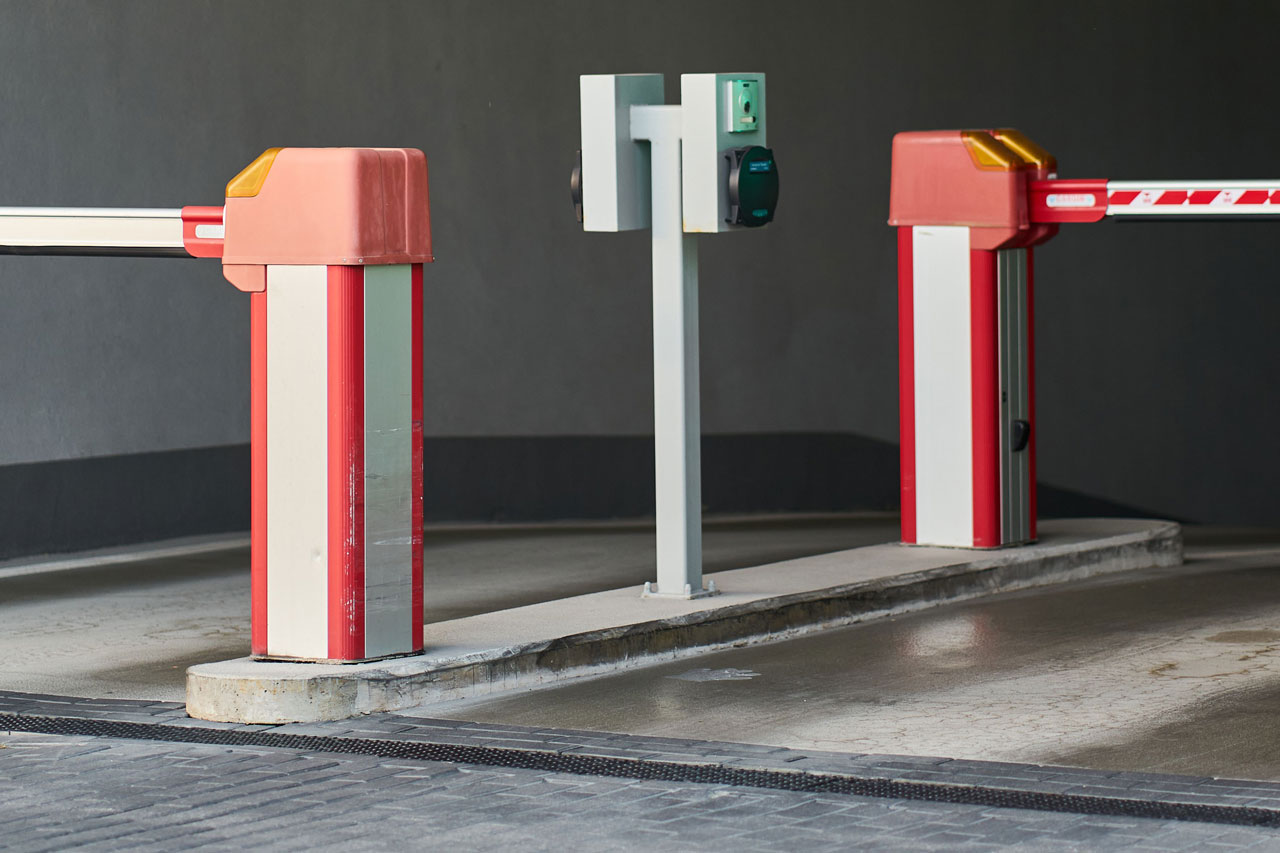

Anzeige Automatische Zufahrts- und Zugangssysteme steuern längst große Teile des Werksverkehrs, ohne dass Mitarbeitende dies bewusst wahrnehmen. Die automatische Schranke ist dabei ein zentrales Element, weil sie Sicherheit, Verkehrsfluss und Dokumentation in einem System bündelt. Für Unternehmen aus Industrie, Logistik und Fertigung wird die technische Ausgestaltung zur strategischen Entscheidung: Wer hier sauber plant, reduziert Risiken, Kosten und Reibungsverluste im Betrieb.

Das Wichtigste in Kürze

• Eine automatische Schranke regelt Zufahrten kontrolliert und reproduzierbar, wodurch Sicherheit, Verkehrsfluss und Haftungsfragen klarer beherrschbar werden.
• Die Auswahl des Schrankenantriebs und der Öffnungsbreite entscheidet über Verfügbarkeit, Wartungsaufwand und Eignung für hohe Fahrzeugfrequenzen.
• Die Anbindung an Zutrittskontrolle, Kennzeichenerkennung oder Zeitwirtschaft schafft Mehrwert weit über reine Zufahrtsregelung hinaus.
• Sicherheitskomponenten wie Lichtschranken, Induktionsschleifen und Notentriegelungen sind zwingend, um Personen- und Sachschäden zu minimieren.
• Eine vorausschauende Planung der Fundamente, Leitungswege und Steuerlogik vermeidet Folgekosten und erleichtert spätere Erweiterungen.

Technische Grundlagen der automatischen Schranke

Funktionsprinzip einer automatischen Schranke im industriellen Umfeld

Eine automatische Schranke arbeitet im Kern als motorisch betriebene Barriere, deren Öffnen und Schließen durch eine Steuerungselektronik ausgelöst und überwacht wird. Der Antrieb bewegt den Schrankenbaum in definierter Zeit, Endschalter oder Sensoren erfassen die Endlagen, und die Steuerung wertet Signale von Zugangssystemen und Sicherheitssensoren aus, bevor ein Schaltbefehl ausgeführt wird.

Zentrale Komponenten und Aufbau des Schranken-Systems

Ein Schranken-System besteht im Wesentlichen aus Antriebseinheit, Schrankenbaum, Steuerung, Sicherheits- und Bedienelementen. Die Antriebseinheit mit Getriebe und Motor sitzt im Gehäuse, der Schrankenbaum überträgt die Bewegung und kann mit Gitter, Beleuchtung oder Knickgelenken ergänzt werden. Die Steuerung verarbeitet Signale von Tastern, Kartenlesern, Funk oder Kennzeichenerkennung sowie von Lichtschranken, Induktionsschleifen und Not-Aus-Elementen.

Wichtige technische Kenngrößen für Planung und Vergleich

Für die technische Bewertung spielen Durchfahrtsbreite, Öffnungs- und Schließzeiten, Einschaltdauer und Lebensdauer eine wesentliche Rolle. Zusätzlich sind Schutzart des Gehäuses, zulässige Temperaturbereiche und Windlast des Baumes entscheidend, damit das System zum jeweiligen Außeneinsatz, zu klimatischen Bedingungen und zum Fahrzeugaufkommen passt.

Einsatzszenarien und Anforderungen in Industrie und Logistik

Typische Anwendungen automatischer Schranken im Werksbetrieb

In Industrie- und Logistikbetrieben steuern Schranken Zufahrten zu Werkstoren, Logistikhubs, Mitarbeiterparkplätzen und Sicherheitszonen. Sie trennen öffentliche von internen Bereichen, ermöglichen die Erfassung von Ein- und Ausfahrten und unterstützen damit Sicherheitskonzepte, Audit-Anforderungen und Nachweispflichten gegenüber Kunden und Behörden.

Sicherheitsanforderungen an Zufahrtskontrollen in sensiblen Bereichen

Zufahrtskontrollen in sicherheitskritischen Zonen müssen unbefugte Fahrzeugbewegungen zuverlässig verhindern und zugleich Flucht- und Rettungswege berücksichtigen. Häufig werden Schranken mit Zaunsystemen, Toren, Kameraüberwachung und Zutrittskontrollsystemen kombiniert, um sowohl physische Barrieren als auch dokumentierte Freigabeprozesse sicherzustellen.

Integration in bestehende Werkstrukturen und IT-Systeme

Die Anbindung der Schranke an vorhandene Systeme ermöglicht durchgängige Prozesse ohne Medienbrüche. In der Praxis werden häufig Kennzeichenerkennung, Mitarbeiter- oder Besucherverwaltung, Zeiterfassung und Flottenmanagement gekoppelt, sodass Freigaben automatisiert erfolgen und Bewegungsdaten strukturiert verfügbar sind.

Auswahlkriterien für die passende automatische Schranke

Technische Auswahl: Antrieb, Durchfahrtsbreite und Belastbarkeit

Die technische Auswahl beginnt mit der Definition von Durchfahrtsbreite, Fahrzeugtypen und Tagesfrequenz. Für breite Lkw-Zufahrten mit hohem Aufkommen sind robuste Antriebe mit hoher Einschaltdauer und kurzen Öffnungszeiten sinnvoll, während bei reinen Besucherparkplätzen oft kompaktere Systeme mit geringerer Zyklenzahl ausreichen.

Sicherheitsausstattung und Normanforderungen

Die Sicherheitsausstattung soll Quetsch-, Scher- und Anprallrisiken minimieren und den relevanten Normen entsprechen. Üblich sind Kombinationen aus Lichtschranken, Induktionsschleifen, Druckleisten oder Kraftbegrenzung im Antrieb, ergänzt um Not-Halt-Einrichtungen und manuelle Entriegelungsmöglichkeiten bei Stromausfall.

Wartung, Servicezugang und Lebenszykluskosten

Wartungsfreundliche Konstruktionen mit gut zugänglichen Komponenten, klarer Diagnoseanzeigen und modularen Baugruppen reduzieren Stillstandszeiten. Für die Lebenszykluskosten sind neben dem Anschaffungspreis insbesondere Verschleißteile, Serviceintervalle, Energieverbrauch und die Verfügbarkeit von Ersatzteilen über viele Jahre relevant.

Automatisierungstiefe und Systemintegration

Ansteuerungsarten: Von der Handbedienung bis zur Vollautomatik

Die Ansteuerung reicht von einfachen Tastern und Funkfernbedienungen bis zu vollständig automatisierten Szenarien. In vielen Werken werden Schranken durch Induktionsschleifen oder Kennzeichenerkennung ausgelöst, während übergeordnete Systeme die Freigabe anhand von Berechtigungen, Zeitfenstern oder Avis-Daten aus Transportmanagementsystemen steuern.

Vernetzung mit Zutrittskontrolle und Videoüberwachung

Die Vernetzung mit Zutrittskontroll- und Videosystemen ermöglicht eine einheitliche Sicherheitsarchitektur für Personen- und Fahrzeugverkehr. Integrierte Lösungen verknüpfen Zutrittsrechte von Mitarbeiterausweisen mit Zufahrtsberechtigungen und dokumentieren gleichzeitig die zugehörigen Bilder aus Kameraüberwachung zur späteren Nachvollziehbarkeit.

Beispielhafte Kriterien bei der Systemintegration mit einem Anbieter

Für viele Unternehmen ist ein spezialisierter Hersteller die Schnittstelle zwischen Mechanik, Elektronik und IT-Integration. Bei der Auswahl einer automatische Schranke achten Verantwortliche häufig auf flexible Steuerungsoptionen, Kompatibilität zu bestehenden Protokollen, optionale Zubehörkomponenten und die Möglichkeit, mehrere Standorte oder Zufahrten zentral zu verwalten.

Praxisorientierte Planung und Umsetzung

Standortwahl, Fundament und Leitungsführung

Die Standortwahl einer Schranke beeinflusst sowohl Sicherheit als auch Bedienkomfort und Wartungszugang. Bereits in der Planungsphase sollten Fundamente, Kabelführungen, Entwässerung und Zufahrtsradien definiert werden, damit Sensorik, Steuerleitungen und Stromversorgung ohne nachträgliche Provisorien installiert werden können.

Verkehrsfluss, Pufferflächen und Bedienlogik

Ein effizienter Verkehrsfluss reduziert Rückstaus auf öffentliche Straßen und Wartezeiten auf dem Werksgelände. Pufferflächen vor und hinter der Schranke, klar erkennbare Fahrspuren, Beschilderung und eine bedienerfreundliche Steuerlogik mit plausiblen Öffnungszeiten und Freigaberegeln sind dafür maßgeblich.

Typische Fehler bei der Umsetzung und wie sie sich vermeiden lassen

Häufige Fehler liegen in unterschätzter Verkehrsfrequenz, zu geringer Pufferfläche oder unzureichend dimensionierter Sicherheits- und Steuerverkabelung. In der Praxis bewährt sich eine sorgfältige Vorabanalyse mit Berücksichtigung von Spitzenzeiten, Sonderfahrzeugen, zukünftigen Erweiterungen und Anforderungen externer Partner wie Speditionen oder Besuchergruppen.

Vergleich verschiedener Schrankenlösungen

Gegenüberstellung zentraler Schranken-Typen

Einsatzgrenzen und Kombination mit anderen Systemen

Jede Schrankenlösung hat Einsatzgrenzen, die sich aus Mechanik, Elektronik und Umgebung ergeben. In Bereichen mit sehr hohem Sicherheitsbedarf oder extrem dichtem Verkehr werden Schranken häufig mit Schiebetoren, Pollern oder Verkehrsleitsystemen kombiniert, um sowohl physische Absicherung als auch hohe Durchsatzraten zuverlässig zu gewährleisten.

Checkliste: Wichtige Schritte bei der Projektplanung

• Anforderungen definieren: Fahrzeugtypen, Frequenz, Sicherheitsniveau und Schnittstellen festlegen.
• Standort und Infrastruktur klären: Fundamente, Leitungswege, Entwässerung und Pufferflächen planen.
• Sicherheitskonzept ausarbeiten: Sensorik, Notfallkonzepte und Flucht- beziehungsweise Rettungswege berücksichtigen.
• Systemintegration planen: Anbindung an Zutrittskontrolle, IT-Systeme und Videoüberwachung abstimmen.
• Betrieb und Wartung organisieren: Verantwortlichkeiten, Wartungsintervalle und Störungsmanagement festlegen.

Häufig gestellte Fragen

Wie zuverlässig sind automatische Schranken bei hoher Verkehrsfrequenz?

Automatische Schranken mit passender Antriebsauslegung und hoher Einschaltdauer können auch hohe Verkehrsfrequenzen zuverlässig bewältigen. Entscheidend ist, dass Antrieb, Steuerung und Mechanik für die zu erwartende Zyklenzahl ausgelegt sind und regelmäßige Wartung gemäß Herstellerempfehlung erfolgt.

Welche Sicherheitsfunktionen sind bei Schrankenanlagen unverzichtbar?

Unverzichtbar sind Sicherheitsfunktionen, die Personen- und Fahrzeugerkennung unterstützen und unkontrollierte Bewegungen verhindern. Dazu zählen in der Regel Lichtschranken, Induktionsschleifen, Not-Aus-Einrichtungen sowie eine sichere Abschaltung oder Entriegelung im Fehler- oder Stromausfallfall.

Lohnt sich die Integration der Schranke in bestehende Zutritts- oder IT-Systeme?

Die Integration der Schranke in bestehende Zutritts- oder IT-Systeme lohnt sich meist, weil dadurch Freigabeprozesse automatisiert und Bewegungsdaten strukturiert erfasst werden. In der Praxis führt dies zu weniger manuellem Aufwand, höherer Transparenz und einer konsistenteren Sicherheitsarchitektur über Personen- und Fahrzeugverkehr hinweg.
